骨架油封的结构和工作原理

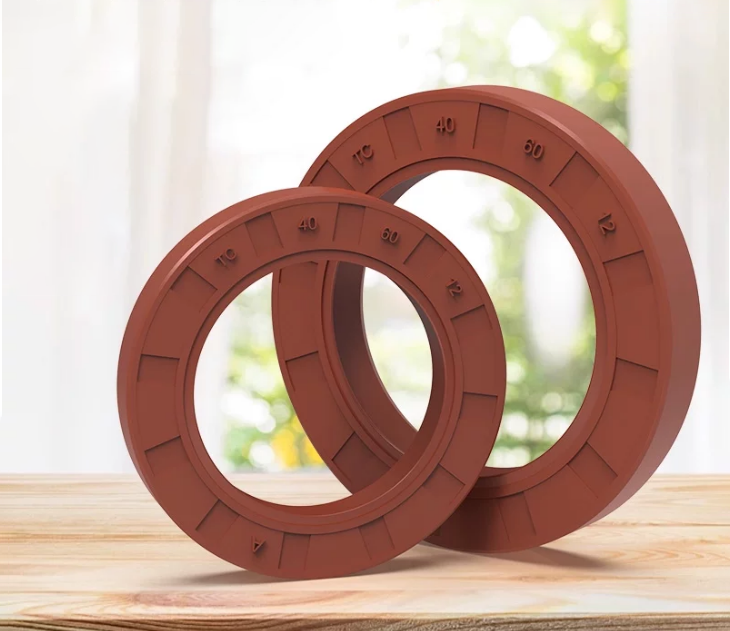

骨架油封是机械传动系统中核心的旋转轴密封元件，广泛应用于电机、水泵、减速机、汽车变速箱等各类机械设备中，主要用于隔绝润滑油、液压油等介质，同时阻挡外界粉尘、水汽与杂质侵入设备内部，保障运动部件稳定运行。凭借结构紧凑、密封性好、适配性强、使用寿命长的优势，它成为工业密封领域用量较大的基础密封件，其密封性能完全依托独特的结构设计与流体密封原理实现。

标准骨架油封整体结构主要由金属骨架、橡胶密封体、自紧螺旋弹簧三大核心部件组成，各部件分工明确、协同配合，共同构成完整的密封体系，部分改良款还增设防尘辅唇，适配复杂工况。金属骨架作为油封的支撑基体，多采用低碳钢板冷冲压成型，内嵌于橡胶密封体内部。它如同油封的“骨骼”，主要作用是强化整体结构刚性，避免油封在安装和运行中出现变形、塌陷问题，同时保障油封与设备安装腔体过盈配合，固定整体位置，抵御设备运行中的振动、压力冲击，维持密封结构的稳定性。

自紧螺旋弹簧为弹性补偿部件，环形卡箍式结构嵌于主密封唇外侧卡槽内。自由状态下，油封密封唇内径略小于设备轴径，存在合理过盈量，安装后弹簧持续提供均匀的径向抱紧力。随着设备长期运行，橡胶唇口出现轻微磨损、老化松弛时，弹簧可自动补偿收缩量，让密封唇始终紧密贴合旋转轴表面，持续维持密封压力，大幅延长油封使用寿命。

骨架油封的密封工作原理可分为静态密封与动态密封两种状态，核心依托微米级油膜的流体润滑密封机制实现。设备静止停机时为静态密封，依靠油封自身过盈量与弹簧的径向预紧力，让橡胶主唇与轴面紧密贴合，完全封堵介质渗透缝隙，杜绝润滑油渗漏、外界杂质侵入，实现静态无泄漏密封。

设备运行、轴体旋转时进入动态密封状态，这是油封工作的核心场景。轴体高速转动时，贴合轴面的密封唇产生微量弹性形变，在唇口与轴面之间形成一层厚度均匀的微米级薄油膜。这层油膜具备优良的流体润滑特性，一方面可隔离橡胶唇与金属轴面的直接硬摩擦，减少磨损、避免高温烧蚀，降低运行阻力；另一方面依托液体表面张力，在油液与空气接触面形成稳定新月形界面，锁住内部润滑介质，阻止油液向外渗漏。同时，轴体旋转产生的微弱流体泵送效应，可将微量外溢油液导回设备内部，形成动态平衡的密封状态。

油膜厚度是决定密封效果的关键参数，厚度过大易造成油液渗漏，厚度过小则会导致唇口干摩擦，加速油封磨损、缩短使用寿命。高质量骨架油封通过精细的唇口弧度、张力设计，始终维持优良的油膜状态，兼顾润滑与密封双重需求。此外，防尘辅唇可在动态运行中持续阻隔外界污染物，避免杂质进入密封接触面，保护油膜完整性与唇口密封精度。

综上，骨架油封通过金属骨架的结构支撑、橡胶体的弹性贴合、弹簧的自动补偿，配合流体油膜的动态密封机制，实现了动静结合的密封效果。简单可靠的结构原理、稳定的密封性能，让其成为机械设备防泄漏、防污染、保润滑的关键部件，对提升设备运行稳定性、降低故障概率、延长设备服役周期具有重要意义。
